系统解决规划

Brite 16Gbps PCIe PHY和节造器解决规划提供了高效的互连,在PPA方面拥有显著的优势。该系统能够支持短距离或长距离通路，以满足大量的利用场景。除了拥有高线速的PHY的高机能表，低延长也是Brite 16 Gbps PCIe PHY的一个关键特点。该PHY支持2.5Gbps至16Gbps的数据速度，能够覆盖PCIe Gen4.0/3.0/2.0/1.0。 共用的LC-PLL时钟天生器可以为多达8个数据通路提供高速时钟，数据通路的数量能够进行矫捷的宏观配置，例如1x、2x、4x、8x。PCIe PHY的顶层框图见图1。

Brite PCIe节造器到AXI架构如图2所示。它在PCI Express和最新版本的AXI和谈之间提供了一个高机能、易于使用的互连解决规划。它继承了当先的架构，拥有内置DMA的AXI用户界面，切合AMBA® AXI3和AXI4规范。

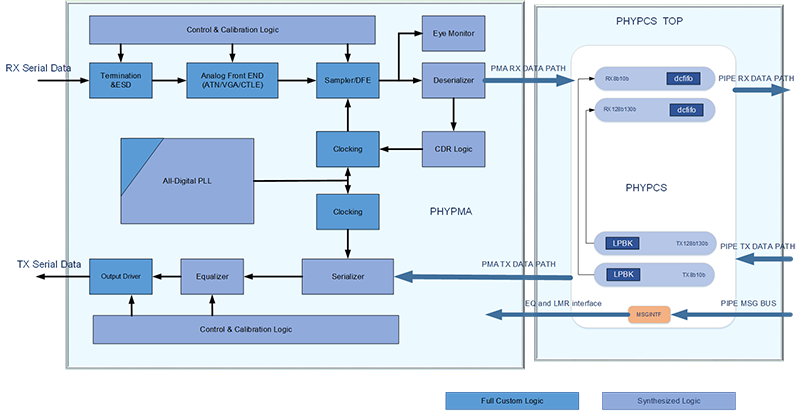

图1  Brite PCIE PHY框图

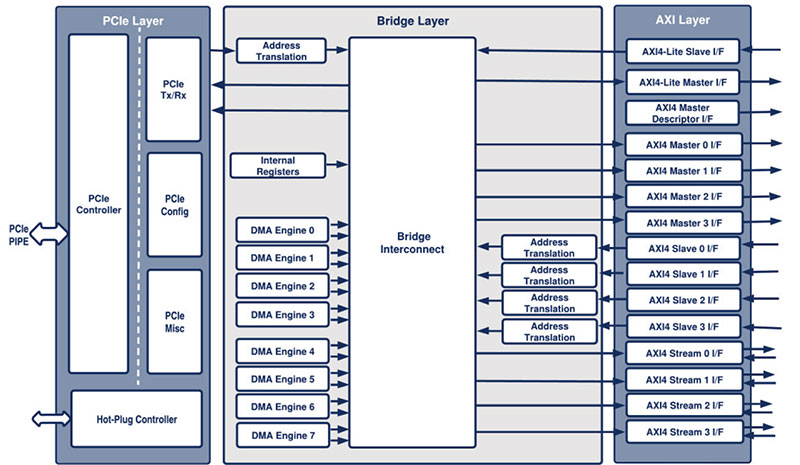

图2 :    PCIE 节造器 到 AXI 架构

节造器个性:

• x1, x2, x4, x8, x16 PCI Express主题

• 支持每通路2.5、5.0、8.0和16.0的链接速度

• 8位、16位、32位、64位和128位PIPE接口

• 切合PCI Express的PHY接口（PIPE），切合订正版4.4.1

• 切合PCI Express®基础规范订正版4.0 v1.0

• 4 KByte最大有效载荷

• 1个虚构通路(VC)

• 支持通路回转

• 集成时钟域交叉（CDC），支持用户选择的桥接频率

• 可选的AXI4-Lite隶属接口用于网桥配置

• 用于表部寄放器配置的可选AXI4-Lite主接口

PHY个性:

• 金属仓库1P9M，及以上

• 1.5字时钟的恒定延长

• 最大 35db 插入损耗支持

• 矫捷的宏配置

• 单个CMU最大支持x8

• 支持所有重要校准和自适应过程的自适应，以获得不变的机能

• 支持对所有自动适应过程的软件节造和沉写

• 支持共用参考时钟和无SSC（SRNS）的独立参考时钟

• 支持SSC

• 独立参考时钟模式的最大+/-300ppm频率偏移

• 用于RX机能和TX-to-RX回路机能的片上眼图监测逻辑

• 支持链接EQ训练的DIR模式（PIPE）

- 实现了RX眼图监控

• 齐全切合PCIE Express Base 4.0，PCI Express Base 3.1/2.1/1.1电气规范

• 切合PIPE订正版4.4.1

• 分歧的回路模式：近端串联，远端并联
